ZMA-15

Zırhlı Muharebe Aracı (ZMA-15); 350/400 BG dizel motor ve otomatik transmisyonlu güç paketi sayesinde ana muharebe tankları ile ortak hareket yeteneğine sahip, 13-15 ton sınıfında, amfibi, paletli zırhlı araçlara verilen genel addır.

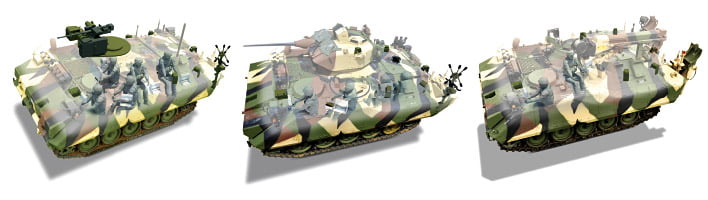

ZMA-15’ler farklı alt sistemlerin entegre edilmesi suretiyle her türlü görevi yerine getirmeye olanak sağlayan platform tasarımına sahiptir. Geliştirilmiş Zırhlı Personel Taşıyıcı (GZPT) şasesi ZMA-15 sınıfındaki bütün araçların baz araç versiyonudur.

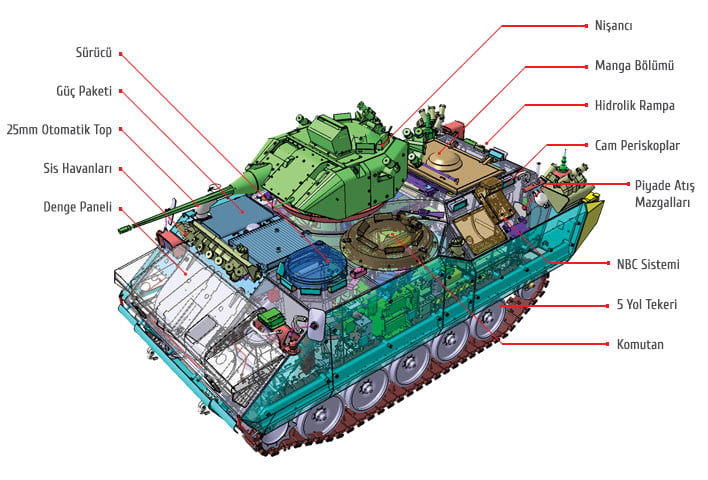

ZMA-15’ler, paletli (5 yol tekerlekli), hafif, düşük siluetli, çöl koşullarında, çamurlu/engebeli arazilerde, asfalt veya stabilize yollarda yüksek hızlı hareket yeteneğine sahip zırhlı araçlardır. Araca giriş ve çıkışlar; arkasında yer alan hidrolik rampa veya rampa üzerindeki personel kapısı ile sağlanır. Üstte ise, geniş manga kapağı ile sürücü, komutan ve nişancı kapakları mevcuttur. Güç grubunun bakım ve onarımı, kabine erişim sağlayan araç içerisindeki ve ön kısımdaki kapaklar aracılığı ile yapılır. Araç içerisinden izole edilmiş ve zırh plakasıyla ayrılmış iki adet zırhlı yakıt tankı, ağırlık dengesi ve personel güvenliği açısından aracın arka tarafında yer alır.

ZMA-15’lerin gövdesi, balistik alüminyum levhalardan, alüminyum kaynak tekniği ile birleştirilerek imal edilir. Levha kalınlıkları farklı gövde düzlemlerinde balistik gereksinimlerine göre değiştirilmektedir. Gövde, su sızdırmaz olup, kapaklar ve tapalar su sızdırmaz contalıdır. Güç grubu kabini ile sürücü ve komutan mahalleri, aracın ön tarafındaki hacmin takriben yarısını kullanırken, nişancı mahalli, sağ orta kısımda bulunur.

Geriye kalan arka kısımda ise 8 kişilik personel (manga) bölümü yer alır. Manga bölümünde sağda, solda ve arkada araç içerisinden dışarı- ya ateş etme imkanı sağlayan 5 adet atış mazgalı bulunur.





Komutan, nişancı, sürücü ve personelin araç içerisinden dışarıyı izleme ve çepeçevre görüş imkanı sağlayan lazer korumalı cam periskoplar mevcuttur. Sürücü için karanlıkta araç kullanımına imkan sağ- layan entegre gece görüş sistemleri, kullanıcının isteği doğrultusunda temin edilebilmektedir

ZMA-15’ler Türk Silahlı Kuvvetleri, Malezya, Birleşik Arap Emirlikleri ve Filipin Silahlı Kuvvetleri envanterlerinde görev yapmaktadır.

Göreve özgü özellikler

  • Çok Maksatlı Görev Yeteneği
  • Mekanize / Zırhlı Piyade
  • Keşif
  • Özel Operasyonlar
  • Piyade Müstakil Operasyonları
  • Düşük ve Yüksek Yoğunluklu Muharebeler

ZMA-15 Teknik Özellikler (Personel Taşıyıcı Araç Konfigürasyonu)

Genel Bilgiler

Ağırlık 14.000 kg
Transmisyon Tam Otomatik
Süspansiyon Sistemi Burulabilen Mil
Elektrik Sistemi 24 V
Direksiyon Sistemi Transmisyon Bağlantılı
Mürettebat Kapasitesi 11 (Nişancı, Sürücü ve Komutan dahil)
Uzunluk 5.56 m
Genişlik 2.90 m
Gövde Yüksekliği 2.01 m
Toplam Yükseklik 2.97 m



Görev Ekipmanları

Sürücü Termal Görüş Sistemi  Opsiyonel



Beka

KBRN Sistemi Standart
İklimlendirme Sistemi Opsiyonel
Otomatik Yangın Bastırma Opsiyonel
Sis Havanları Standart, 12 Adet (24 Adet Opsiyonel)



Hareket Kabiliyeti

Azami Yol Hızı
İleri 65 km/s
Geri 11 km/s
Azami Yol Menzili 490 km
Azami Meyil Tırmanma %60
Azami Yan Meyil %30
Hendek Aşma 1.83 m
Dik Engel Aşma 0.74 m



Kule Sistemleri

Ana Silah M242 25 mm otomatik top
Eş Eksenli Silah 7.62 mm Makineli Tüfek
Kule Tipi Stabilizasyona Sahip
Keskin Nişancı Kulesi
Personel 1 (Nişancı)
Kontrol Elektrikli / Elle Yedeklemeli
Yatay Dönüş 360° Sürekli
Yükselme/Alçalma – 8° ila +48°
Görüş Gündüz/Gece Görüşlü
